ALF-01 Portatif Standart Bakır Bara Makinası

Fiyatı : 0.00TL
KDV Dahil: 0.00TL
0 yorum  0 yorum  |  Yorum Yap
Ürün Kodu: ALF-01
Stok Durumu: Stokta var

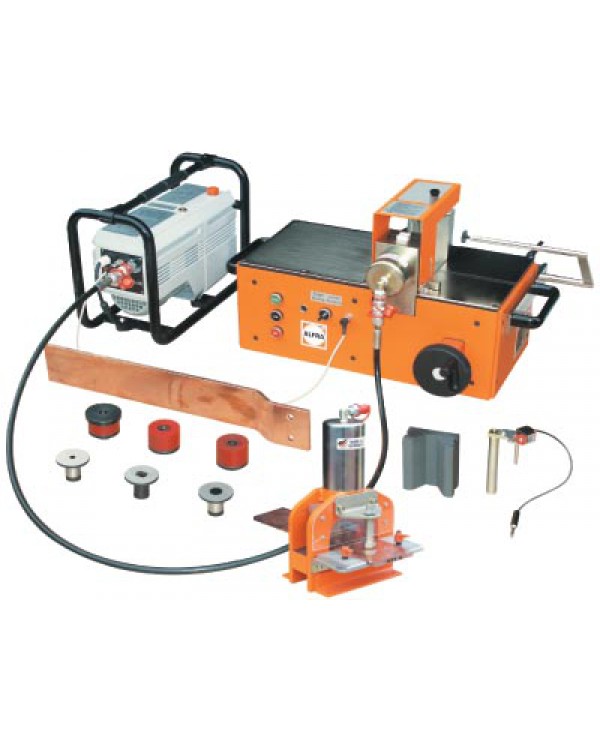

Temel Ekipman:

Temel ekipman hem delme, hemde bükme işlemini yapar. Sistem portatiftir. Bükme işleminden delme işlemine 10-15 saniye gibi kısa bir sürede geçilir.
Delme veya bükme işlemi bakır kesitine ve delik büyüklüğüne bağlı olarak 5 ila 10 saniyede tamamlanır.
Temel ekipman ölçüleri 600x300x240 (genişlikxderinlikxyükseklik) mm΄dir.
Ağırlığı sadece 60 kg΄dır.İstenildiği anda kolayca taşınabilir.
Makinenin çalışması temel ekipman üzerindeki kumanda butonları veya start-stop-off pozisyonlu ayak pedalları ile gerçekleşir.



Ayrıca elektro hidrolik pompası yardımı ile kablo kesme, papuç sıkma, pano saclarını delme (panç) işlemlerini yapabilir. İş yapma kabiliyetinizin hız ve kalitesini yükseltebilirsiniz.

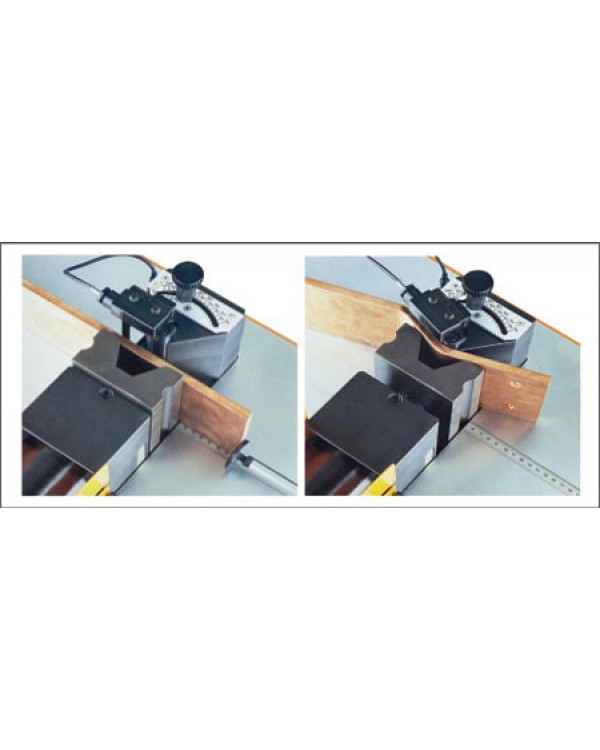

125x12 mm ölçülerine kadar olan bakır baralar 95 dereceye kadar
       çeşitli açılarda kolayca ve hassas şekilde bükülebilir.

       Sipariş üzerine, temel ekipman 160x10 mm baraları işleyebilecek
       şekilde de yapılabilir.

       Dijital veya Siviçli açı ayarlayıcı ekipmanlar sayesinde, çeşitli
       açılarda bükme işlemi kusursuz ve seri olarak yapılır.
       Bükülebilecek minimum bara parçası uzunluğu 100 mm΄dir.


Delme İşlemi:

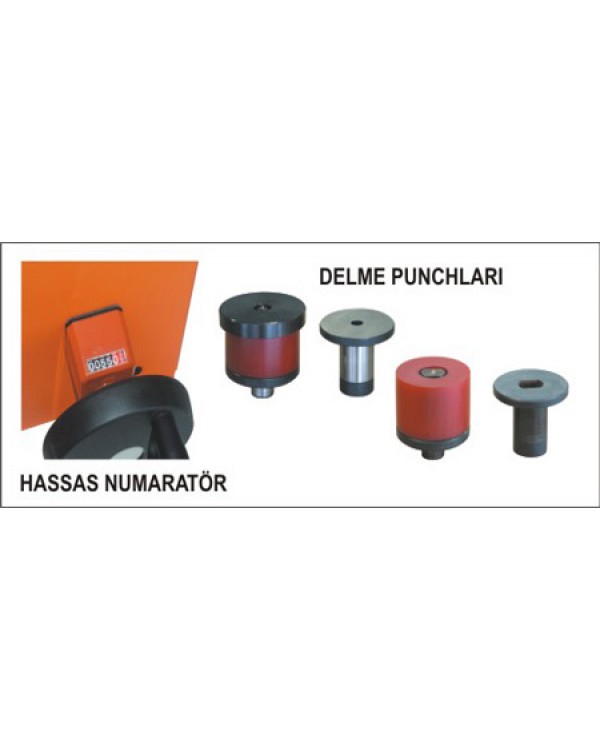

Temel ekipmana kolayca takılabilen delici takımlar vasıtası ile M6 ila M20 arasındaki cıvatalar için 6,6 mm΄den 21,5 mm çapa kadar olan delikler delinir.

21,5x21,5mm ölçülerine kadar radüslü oval veya kare delme kalıpları da mevcuttur.
Delme işleminde delik yüksekliği, hassas numaratör ve cetvel göstergeli hidrolik bir mekanizma ile ayarlanır. Bu mekanizma silindirin aşağı-yukarı hareketini sağlar.

Bu avantajdan dolayı bakır baranın hareket ettirilmesine gerek kalmaz.
Bu özellik makinemizin göz ardı edileyemiyecek bir üstünlüğüdür.

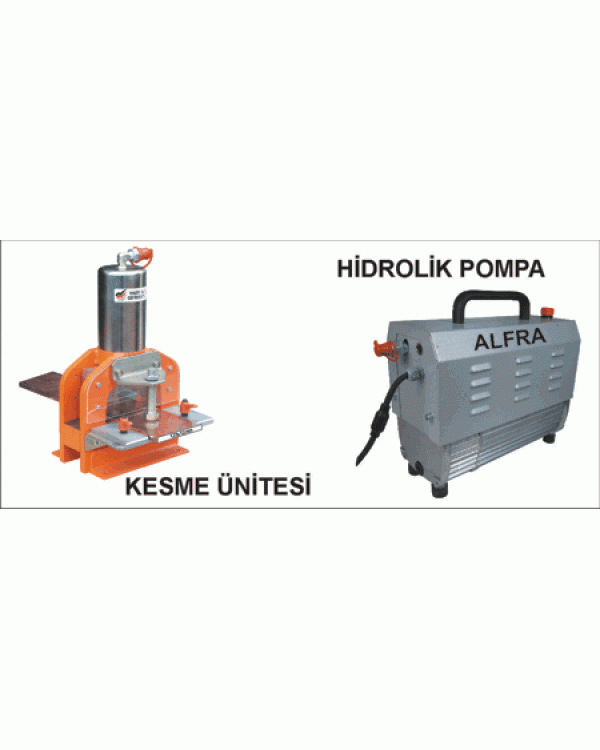

Kesme İşlemi:

125x12 mm΄ye kadar bakır baraları talaşsız ve düzgün olarak kesen giyotin şeklinde bir kesicidir. Uzun zaman sonra körlendiğinde kolayca bileylenir.

Kesme süresi SC-05-IIIB hidrolik pompa ile bakır kesitine göre 4-7saniye arasındadır.
Hem seyyar hemde sabitlenerek istenilen yerde kullanılabilir.



Hidrolik pompa monofaze 230V / 1,1kW, yağ basıncı nominal 620 bar, max. 700 bar΄dır.
Yağ kapasitesi 5 litrelik güç ünitesidir.

GEREKLİ EKİPMANLAR:

Ürün Kodu

 Malzeme Cinsi ve Özellikleri

 Ağırlık (kg)

03 200

Temel ekipman

56,3

03 201

Bükme açısı ayarlayıcısı siviçli (standart)

0,5

03 229

Bükme açısı ayarlayıcısı dijital (opsiyonel)

-

03 202

Bükme çenesi sabit / max. 125x12 mm CU için

3,2

03 852

Elektro-Hidrolik pompa SC-05-IIIB

29,0

03 250

Giyotin makas (125x12mm CU için)
Tutucu ve merkezleyici çene ile birlikte

16,0

Baraların delme işlemi için ilave olarak aşağıdan seçeceğiniz çene ve yuvalara ihtiyacınız bulunmaktadır.

B-Delici Çeneler (zımbalar)

 Ürün Kodu

 Cıvata Tipi

 Delik Çapı

 03 204

 M6

 6,6 mm

 03 205
 03 206

 M8

 9,0 mm
 9,5 mm

 03 207
 03 208

 M10

 11,0 mm
 11,5 mm

 03 209
 03 210

 M12

 13,5 mm
 14,0 mm

 03 211
 03 212

 M16

 17,5 mm
  18,0 mm

 03 213
 03 214

 M20

 21,0 mm
 21,5 mm


B-Delici Yuvaları (zımba karşılığı)

Ürün Kodu
(Kalınlık 5mm Kadar)

Ürün Kodu
 (Kalınlık 5mm Üzeri)

Cıvata Tipi

Delik Çapı

03 215

03 230

M6

  6,6mm

03 216
03 217

03 231
03 232

M8

  9,0mm
  9,5mm

03 218
03 219

03 233
03 234

M10

11,0mm
11,5mm

03 220
03 221

03 235
03 236

M12

13,5mm
14,0mm

03 222
03 223

03 237
03 238

M16

17,5mm
18,5mm

03 224
03 225

03 239
03 240

M20

21,0mm
21,5mm
